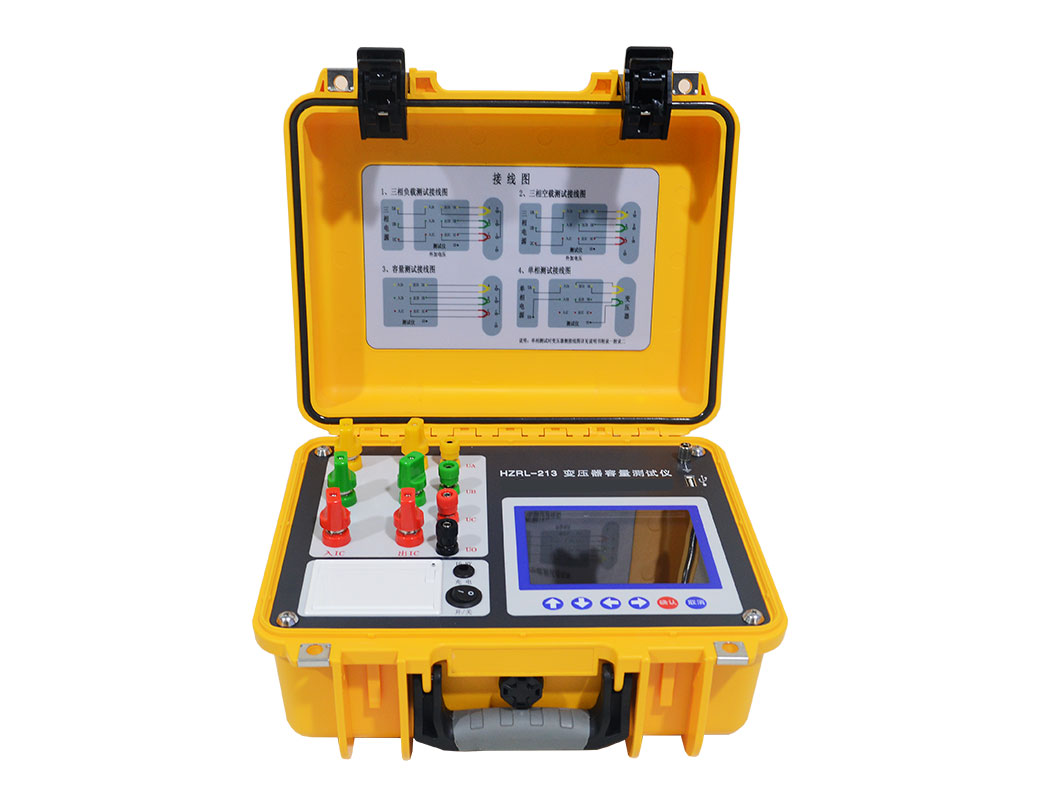

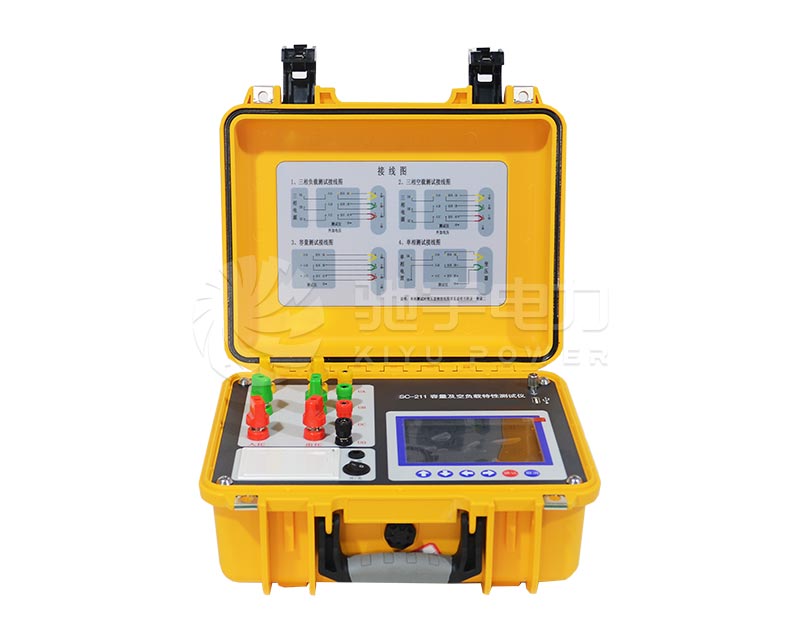

CYRL-213 变压器容量测试仪

CYRL-213 变压器容量测试仪

变压器容量测试仪,是专用于配电电力变压器容量测量、变压器空载及短路损耗测量的仪器,并具有谐波分析功能,方便对现场电网质量的分析。

介绍 / Brief Introduction

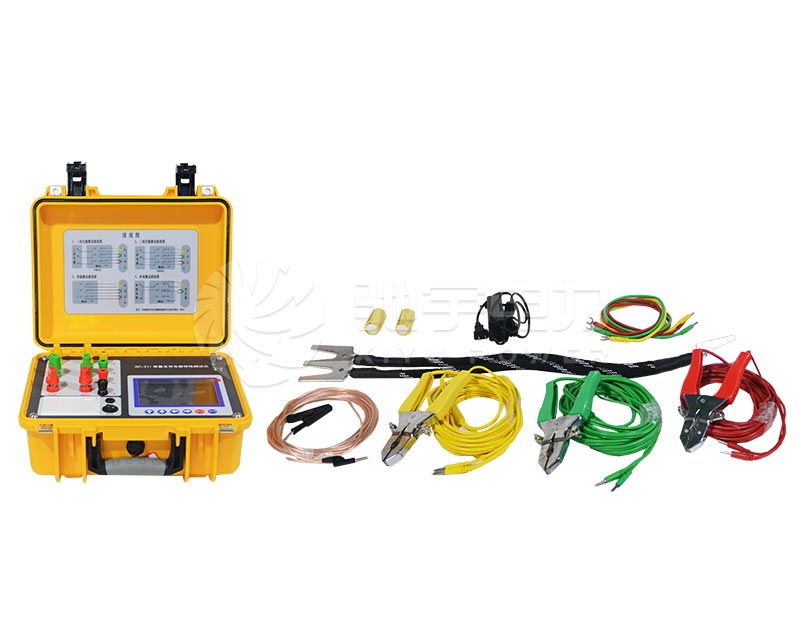

配置表 / Configuration Table

基本测量精度:

电压、电流 ±(读数x0.2%+2字)

功率(0.2≤cosΦ≤1 )±(读数x1.0%+2字)

容量 ±(读数x10%+2字)

容量测量范围:30kVA~65000kVA

电压测量范围:AC 50V~850V

电流测量范围:AC 0.5A~100A

工作温度:-10℃~40℃

环境湿度:10%~85%

存储温度:-20℃~50℃

外形尺寸:325x225x125

重量:6kg(不包括测试线)

产品特征 / Product Characteristics

负载损耗的测量:

显示三相电压、三相电流、三相功率, 自动计算出变压器的阻抗电压百分比,折算到额定温度、额定电流下的负载损耗, 自动判断出油浸式或干式配电变压器的铁芯型号,测试过程中具有报警自适应提示功能,方便现场用户使用。

空载损耗的测量:

仪器显示三相电压、三相电流、三相功率,仪器显示施加电源波形的畸变率, 自动计算出变压器的空载电流折算到额定电压下且进行了波形畸变校正的空载损耗,并显示油浸式或干式配电变压器铁芯的型号。

单相的测量:

可用于检查变压器单相的缺陷或用于现场无三相电的情况。仪器可记录三次单相测量的数据,并可根据变压器不同的联结方式计算出变压器的空载电流、空载损耗、阻抗电压和负载损耗。

零序阻抗的测量:

零序阻抗的测量适用于高压侧星形接线带中性点的变压器,仪器可记录零序阻抗、零序电抗、零序电感、阻抗角、零序电阻。

容量的测量:

仪器内置可充电锂电池,本身可输出三相正弦波逆变电源,输出电压自动调节,具有软启、软停功能,无需任何外部电源可实现配电变压器容量的测量和型号的判断,同时显示变压器阻抗电压和折算到额定温度、额定电流下的负载损耗。

在仪器允许的测量范围可直接测量,超出测范围可外接电压、电流互感器,仪器可设置外接电压、电流互感器的变化,直接显示施加的电压、电流的值。

仪器具有谐波分析功能,可测量多次谐波的含有率及总畸变率,并带有原始波形及柱状图显示。

仪器采用大屏幕液晶显示,可在同一屏幕显示三相电压、三相电流、三相功率、三相平均电压、平均电流、三相总功率和相关数据。显示使用中文菜单,中文提示,操作简单。

交直流两用:锂电池供电或者220V交流充电器供电自适应。

智能充电管理,剩余电量显示,低电量报警,背光自动调节,节省电量。

不掉电时钟和日期显示;数据存储方式分为本机存储和优盘存储,其中本机存储可存储测试数据200条,并且本机存储可转存至优盘;优盘存储数据格式为Word格式,可直接在电脑上编辑打印。

热敏打印机打印功能,快速、无声。

人机交互界面更加友好:屏幕顶部状态栏实时显示优盘插入状态,对未连接的设备进行操作时,显示相应的未连接提示信息。

体积小、重量轻,方便携带使用。

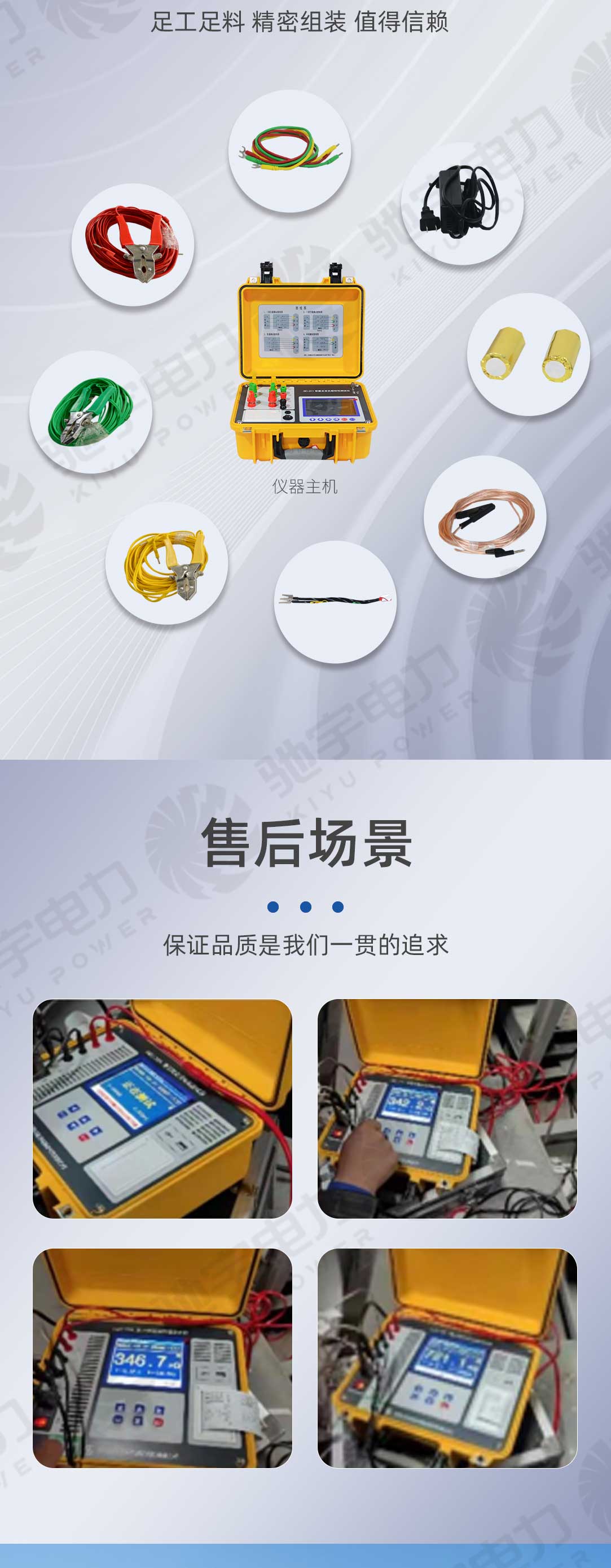

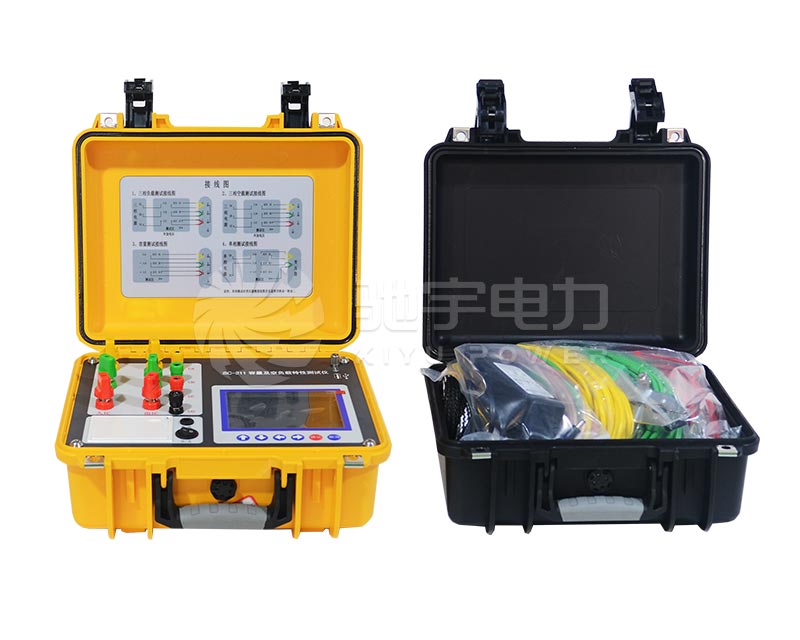

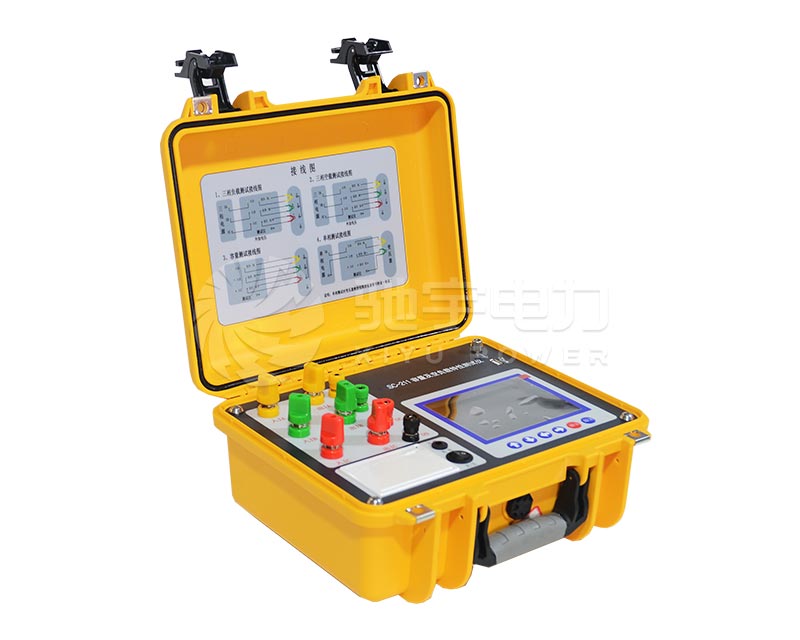

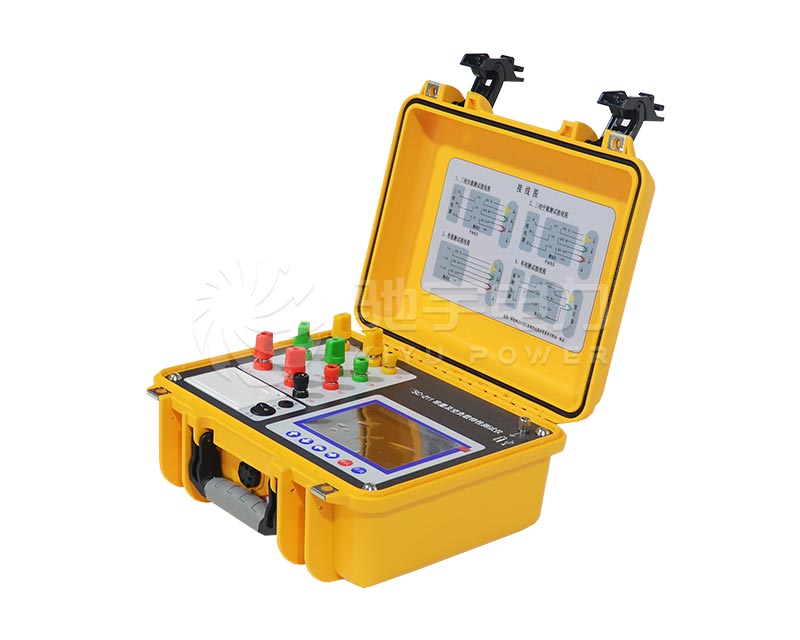

产品图集 / Instrument Pictures
产品证书 / Product Certificate
产品视频 / IProduct video
售后保障 / After-sales Service

我们将严格按照《质量及售后服务承诺书》执行相关产品服务,我们将一如既往地深信优质、系统、全面、快捷的服务是企业发展的基础。经过多年的不断探索和进取,我们形成了"以客户为核心、以质量为企业的第一生命"的服务理念。并以严格的质量管理、先进的技术创建国内一流的服务企业为目标,制定了"规范管理制度,严格过程控制,保证产品质量,服务顾客满意"的质量方针,多年来坚持"用户第一"的原则,构建良好的销售、售后服务体系,为客户提供更优质的售前、售中及售后服务!

我们的售后服务承诺是:“3个月内包退,1年内包换、3年免费维修,终身维护”。在未来的日子里,我们将一如既往的坚持三类星级服务!

注:产品详细信息以实物为准,请购买前与销售人员进行确认,具体型号参数请参考说明书。

本服务承诺最终解释权归驰宇电力武汉有限公司所有。

如有任何疑问,欢迎致电:400-011-8848。
