一、方案概述

接触电阻是断路器、隔离开关、母线接头等电力设备导电回路的关键性能指标。接触电阻增大将导致运行温升过高，严重时引发触头烧损甚至停电事故。本方案基于直流压降法（四线制），依据现行电力行业标准，针对现场试验条件提供标准化测试流程与特殊场景应对措施，确保测量精度与作业安全。

二、试验依据

本方案执行以下国家及行业标准：

• DL/T 845.4-2019《电阻测量装置通用技术条件 第4部分：回路电阻测试仪》——仪器核心技术依据

• GB/T 11022-2020《高压开关设备和控制设备标准的共用技术要求》——高压开关设备通用规范

• DL/T 596-2021《电力设备预防性试验规程》——预防性试验执行标准

• GB 50150-2016《电气装置安装工程 电气设备交接试验标准》——交接试验核心依据

• 被测设备出厂说明书及技术参数文件（优先遵循厂家专属要求）

• 接触电阻测试仪使用说明书

根据规程要求，导电回路电阻测试须采用直流压降法，测试电流不得小于100A，以有效击穿触头表面氧化膜，获取真实微欧值。

三、测试原理与仪器要求

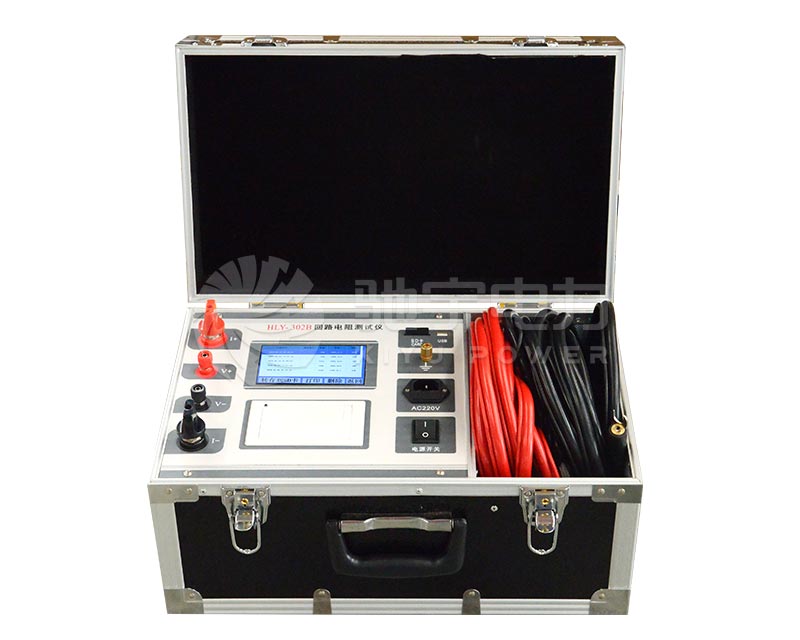

采用直流压降法（四线制）测量。仪器输出直流电流不低于100A，测量范围通常为0~1999.9μΩ，分辨率应达到0.1μΩ，测量准确度等级应符合0.2、0.5、1.0或2.0级要求。

仪器在100A输出条件下连续工作时间应不小于60秒，具备过热保护功能。最小电流维持时间不低于1分钟，以确保测量数据的稳定性和重复性。

四、现场接线规范

四线制接线的准确性直接决定测量精度，须严格执行以下要求：

• 电流线（粗线）：夹持于被测回路两端外侧，确保大电流可靠导通。

• 电压线（细线）：夹持于电流线夹内侧，尽量靠近触头本体，建议间距不超过50mm，严禁与电流线夹相碰。

• 接地：仪器接地端子必须使用专用接地线可靠接地。

• 检查：所有夹持点应清洁、紧固，无氧化层或松动现象。

五、环境与安全要求

环境条件：温度-10℃～+40℃（理想测试温度20±5℃），相对湿度不超过80%且无凝露，现场保持清洁干燥，避开强电磁干扰源。

安全流程：严格执行“停电—验电—放电—接地”操作顺序；设备两侧装设接地线，截面积不小于25mm²；测试人员穿戴全套绝缘防护用具；测试区域设置安全警示标志；雷雨天气禁止户外作业。

六、操作步骤与判定标准

接线确认无误后开机，调节电流至标准值（100A或200A），按下测量键读取数据。测量过程中应观察读数稳定性，宜以连续60秒测量为测试条件，回路电阻值应在相同间隔时间（如每10秒）保持稳定。

判定依据：测量值不应超过制造厂规定值（通常为微欧级），且三相不平衡率一般不超过20%。温升试验前后所测主回路电阻值之差应小于20%。

七、特殊场景：GIS带接地测量方案

在GIS变电站中，传统方法需拆除接地排，耗时且增加安全风险。针对双接地（BSG）状态，可采用专用测试方案：向并联的主回路与接地回路注入大电流，测量分流后的电阻值，通过算法自动解算真实主回路电阻，无需断开接地。该方案可大幅缩短停电时间，避免复引发热风险。

八、现场常见问题与应对

电流不达标：若接线正确但电流无法升至100A，通常因测试线截面积不足或过长导致压降过大，应更换粗线。

夹子位置错误：电压线若夹在电流线外侧，测试线电阻将被计入结果，导致数据偏大。

数据波动：读数不稳时，检查触头表面是否有油膜或氧化层。100A电流本身有助于击穿氧化膜，但严重污损需提前清理。

温升异常：若测试后设备出现异常温升，应结合红外诊断手段复查，电流致热型设备宜在不低于30%额定负荷条件下进行红外检测。
