变频串联谐振耐压试验装置 CYXZ

变频串联谐振耐压试验装置 CYXZ

变频串联谐振是通过励磁变压器,电抗器形成串联回路(L),然后与被试品(C)并联形成谐振电路,通过调节试验电源的频率使回路电感L与试品电容C产生谐振,从而获取高电压。

智能变频调谐
保护功能完善
配置灵活,可选配不同的电抗器
介绍 / Brief Introduction

变频串联谐振耐压试验装置,适用于各种需要交流耐压的场合,既能满足高电压、大容量的产品耐压需求,也能满足小容量、高电压的耐压需求。

引用标准:GB50150,DL/T 474.4-2006 , DL/T 596-2005, DL/T849.6-2004。

变频串联谐振是通过励磁变压器,电抗器形成串联回路(L),然后与被试品(C)并联形成谐振电路,通过调节试验电源的频率使回路电感L与试品电容C产生谐振,从而获取高电压。
配置表 / Configuration Table

电压波形

纯正弦波,波形畸变率<1.0%

输出频率

30~300Hz

工作制

连续运行

品质因素

30~80

输入工作电源

单相380/220V±10%,50Hz;三相380±10%,50Hz

环境温度

-10℃~+50℃

相对湿度

<95%,无凝露状况

产品特征 / Product Characteristics

对试验电源容量要求小,只需传统工频耐压容量的1/Q,  Q≥30。多种方式供电,方便现场取电;

可靠性高、稳定性好。核心部件采用进口元器件,电压输出和频率输出稳定,电磁兼容设计合理,保护功能完备,能适用于不同的场合;

智能变频调谐,即可自动调谐,扫描谐振频率,也可以手动寻找。系统自动扫描时,从30Hz到300Hz自动扫频,扫频完成后,系统根据扫频结果初步找到的谐振频点,在其±5Hz范围内以0.01Hz为分辨率进行频率细扫,最后精确锁定谐振频率;

找到系统谐振频率,设备可以按照预先设置的分段试验或单次试验进行自动升压,自动完成试验,并记录试验结果。也可以手动调压,进行耐压试验;

当被试品被击穿的时候,系统失谐,高压消失,对被试品损害小;

保护功能完善。具备零位保护,过压保护,过流保护,闪络保护等功能,保证了系统的可靠性;

配置灵活,选配不同的电抗器组合,可满足不同的试验要求。

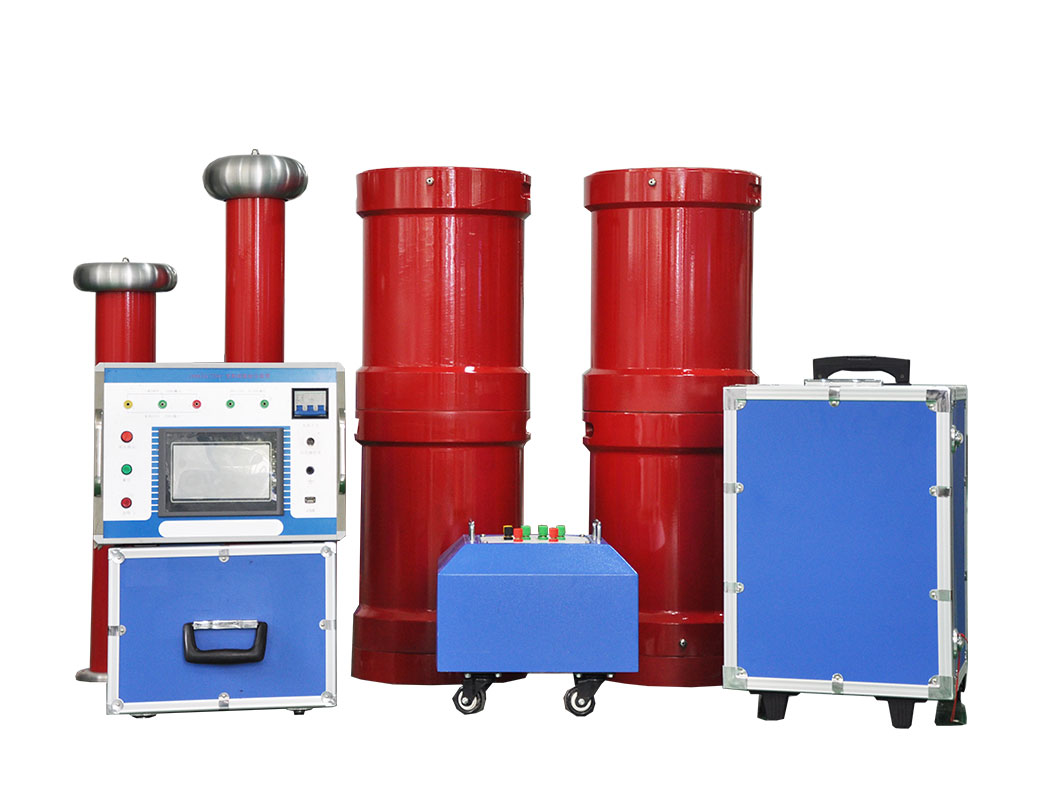

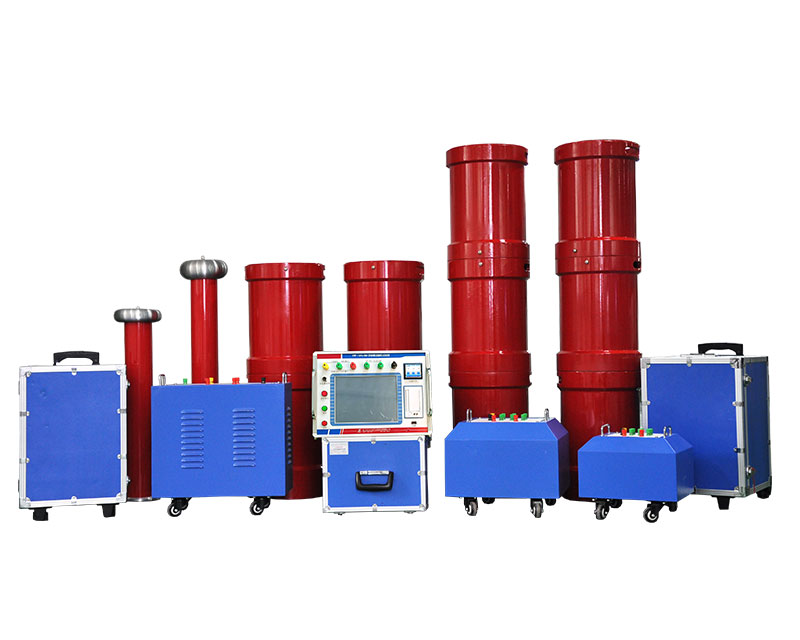

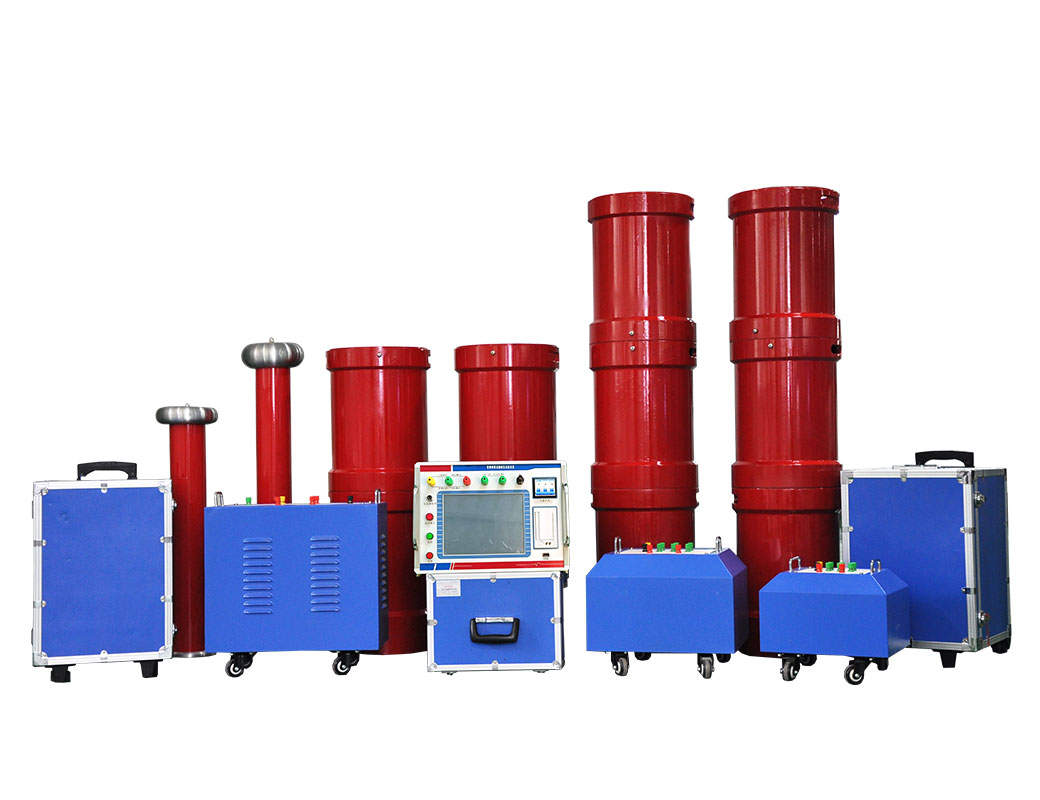

产品图集 / Instrument Pictures
产品证书 / Product Certificate
产品视频 / IProduct video
售后保障 / After-sales Service

我们将严格按照《质量及售后服务承诺书》执行相关产品服务,且我们一如既往地深信优质、系统、全面、快捷的服务是企业发展的基础。经过多年的不断探索和进取,我们形成了"以客户为核心、以质量为企业的第一生命"的服务理念。并以严格的质量管理、先进的技术创建国内一流的服务企业为目标,制定了"规范管理制度,严格过程控制,保证产品质量,服务顾客满意"的质量方针,多年来坚持"用户第一"的原则,构建良好的销售、售后服务体系,为客户提供更优质的售前、售中及售后服务!


我们的售后服务承诺是:“3个月内包退,1年内包换、3年免费维修,终身维护”。在未来的日子里,我们将一如既往的坚持三类星级服务!

注:产品详细信息以实物为准,请购买前与销售人员进行确认,具体型号参数请参考说明书。
