变频串联谐振耐压装置 CYBP-DL-216kVA216kV

变频串联谐振耐压装置 CYBP-DL-216kVA216kV

变频串联谐振耐压装置主要针对交联电缆、水力发电机、主变、母线、GIS等的交流耐压试验,具有较宽的适用范围,是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。

控制触摸屏幕为10.4寸大屏幕(优于行业大多数)
显示更清晰,操作更简单
介绍 / Brief Introduction

变频串联谐振耐压装置主要针对交联电缆、水力发电机、主变、母线、GIS等的交流耐压试验,具有较宽的适用范围,是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。

控制触摸屏幕为10.4寸大屏幕(优于行业大多数);显示更清晰,操作更简单。

变频串联谐振耐压装置主要由变频控制电源、激励变压器、电抗器、电容分压器、补偿电容器(选配)组成。

配置表 / Configuration Table

电压波形

纯正弦波,波形畸变率<1.0%

输出频率

30~300Hz

工作制

连续运行

品质因素

30~80

输入工作电源

单相380/220V±10%,50Hz;三相380±10%,50Hz

环境温度

-10℃~+50℃

相对湿度

<95%,无凝露状况

产品特征 / Product Characteristics

变频串联谐振耐压装置在电力系统中应用的优点:

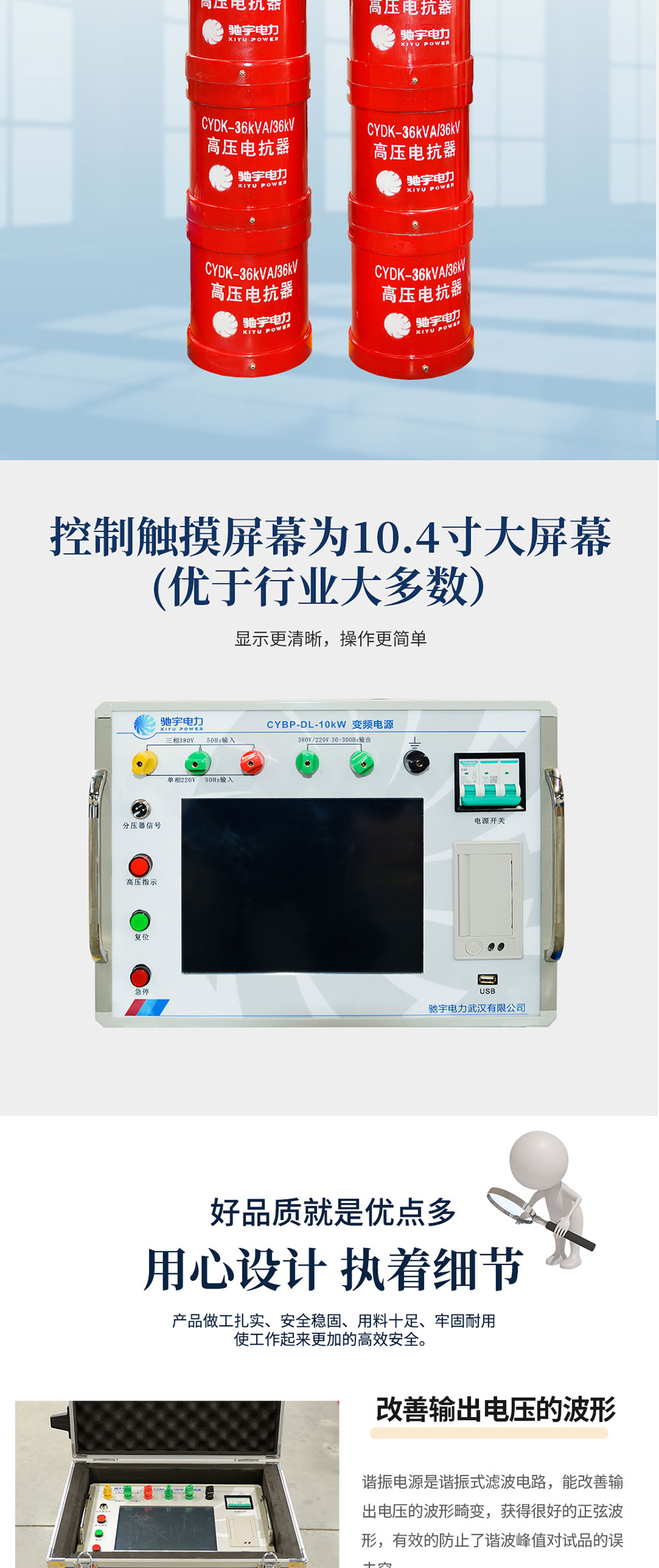

控制触摸屏幕为10.4寸大屏幕(优于行业大多数);显示更清晰,操作更简单。

所需电源容量大大减小。串联谐振电源是利用谐振电抗器和被试品电容谐振产生高电压和大电流的,在整个系统中,电源只需要提供系统中有功消耗的部分,因此,试验所需的电源功率只有试验容量的1/Q。

设备的重量和体积大大减少。串联谐振电源中,不但省去了笨重的大功率调压装置和普通的大功率工频试验变压器,而且,谐振励磁电源只需试验容量的1/Q,使得系统重量和体积大大减少,一般为普通试验装置的1/10-1/30。

改善输出电压的波形。谐振电源是谐振式滤波电路,能改善输出电压的波形畸变,获得很好的正弦波形,有效的防止了谐波峰值对试品的误击穿。

可靠性高、稳定性好。核心部件采用进口元器件,电压输出和频率输出稳定,电磁兼容设计合理,保护功能完备,能适用于不同的场合;

智能变频调谐,即可自动调谐,扫描谐振频率,也可以手动寻找。系统自动扫描时,从30Hz到300Hz自动扫频,扫频完成后,系统根据扫频结果初步找到的谐振频点,在其±5Hz范围内以0.01Hz为分辨率进行频率细扫,后精确锁定谐振频率;

找到系统谐振频率,设备可以按照预先设置的分段试验或单次试验进行自动升压,自动完成试验,并记录试验结果。也可以手动调压,进行耐压试验;

当被试品被击穿的时候,系统失谐,高压消失,对被试品损害小;

保护功能完善。具备零位保护,过压保护,过流保护,闪络保护等功能,保证了系统的可靠性。

变频串联谐振耐压装置变频串联谐振耐压装置变频串联谐振耐压装置变频串联谐振耐压装置变频串联谐振耐压装置变频串联谐振耐压装置

产品图集 / Instrument Pictures
产品证书 / Product Certificate
产品视频 / IProduct video
售后保障 / After-sales Service

我们将严格按照《质量及售后服务承诺书》执行相关产品服务,且我们一如既往地深信优质、系统、全面、快捷的服务是企业发展的基础。经过多年的不断探索和进取,我们形成了"以客户为核心、以质量为企业的第一生命"的服务理念。并以严格的质量管理、先进的技术创建国内一流的服务企业为目标,制定了"规范管理制度,严格过程控制,保证产品质量,服务顾客满意"的质量方针,多年来坚持"用户第一"的原则,构建良好的销售、售后服务体系,为客户提供更优质的售前、售中及售后服务!

我们的售后服务承诺是:“3个月内包退,1年内包换、3年免费维修,终身维护”。在未来的日子里,我们将一如既往的坚持三类星级服务!

注:产品详细信息以实物为准,请购买前与销售人员进行确认,具体型号参数请参考说明书。
